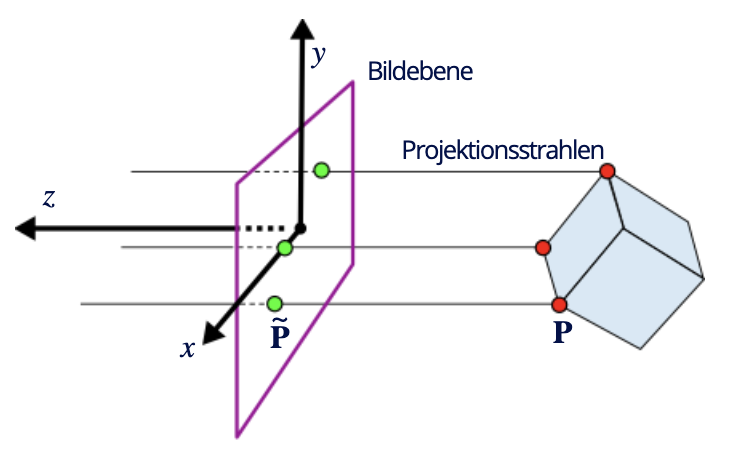

Parallelprojektion

• Objekte mit größerem Abstand zur Kamera werden nicht kleiner und es existieren keine Fluchtpunkte.

• Projektionsstrahlen verlaufen parallel, Projektionszentrum liegt im Unendlichen

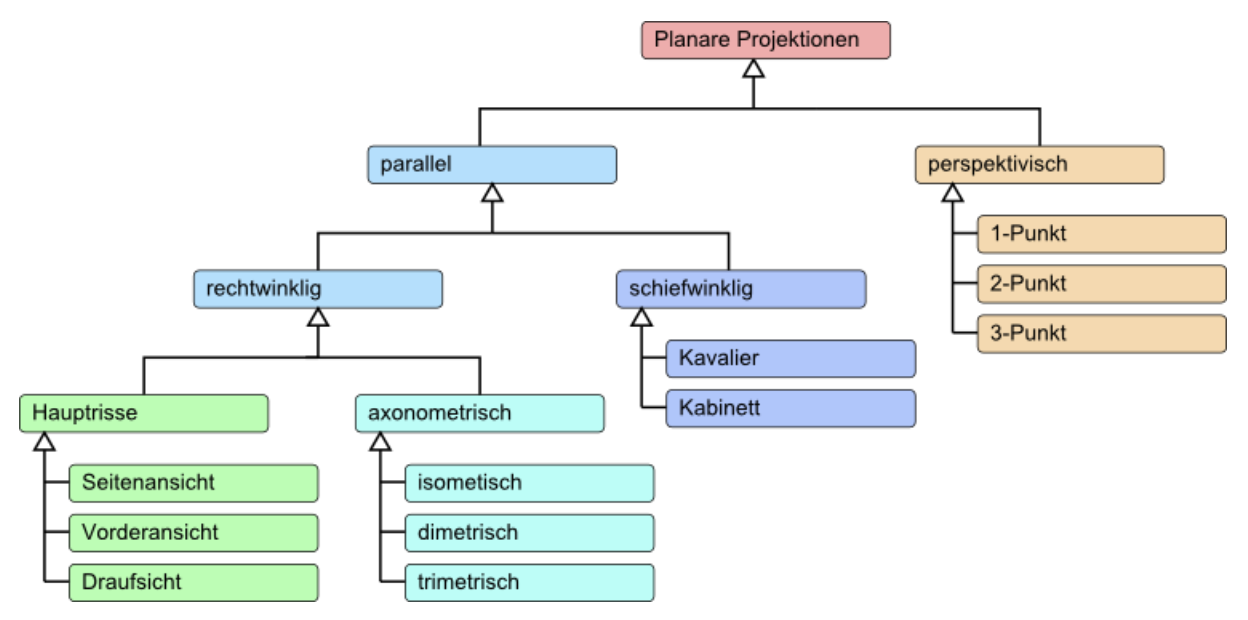

Klassifikationen

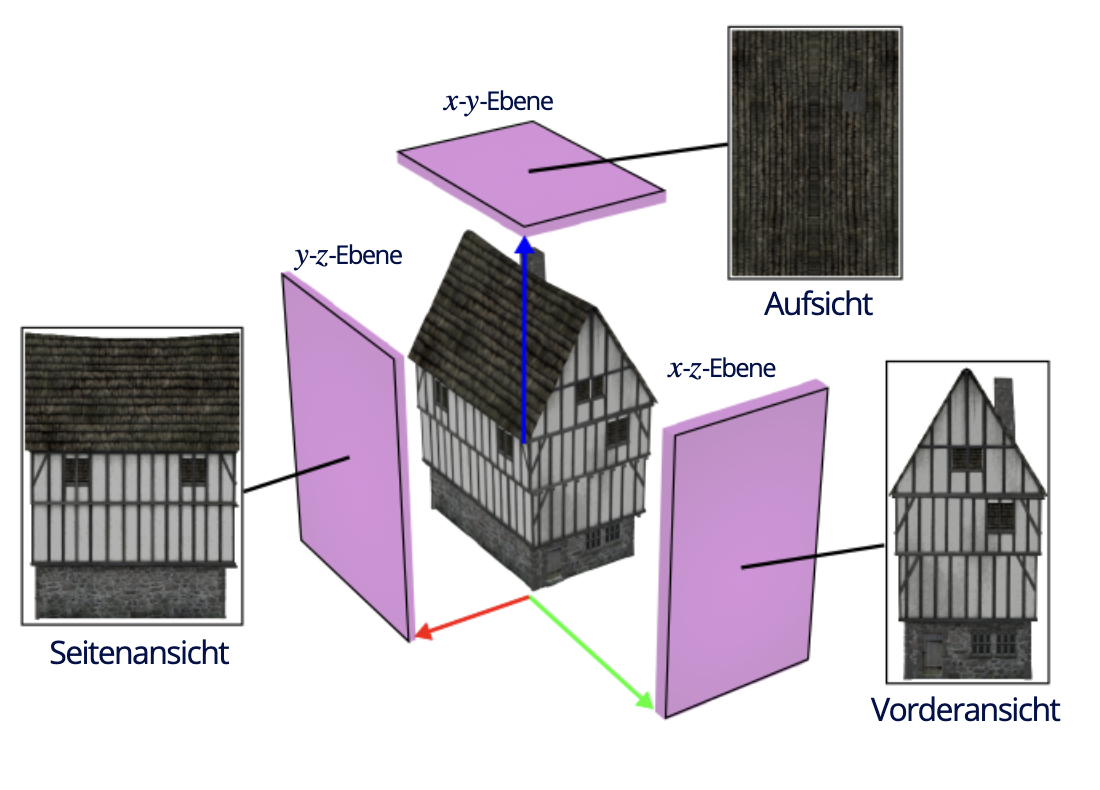

Hauptrisse

• Parallelprojektionen entlang der 3 Hauptrichtungen des kartesischen Koordinatensystems:

  • entlang x, -x, y, -y, z, oder -z (Seitenansicht, Vorderansicht, Draufsicht)

• z.B. bei Konstruktionszeichnungen

Axonometrische Projektion

• Sicht nach Rotation um beliebige Achse

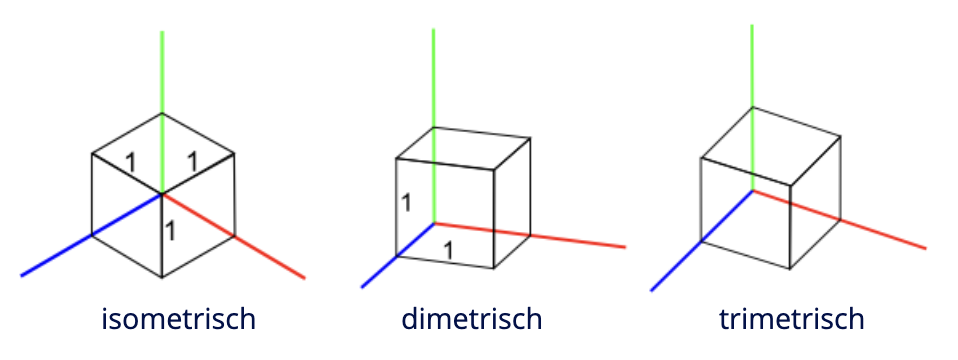

• Unterteilung:

  • 3 Achsen haben gleiche Länge: isometrisch
  • 2 Achsen haben gleiche Länge: dimetrisch
  • alle Achsen haben unterschiedliche Länge: trimetrisch

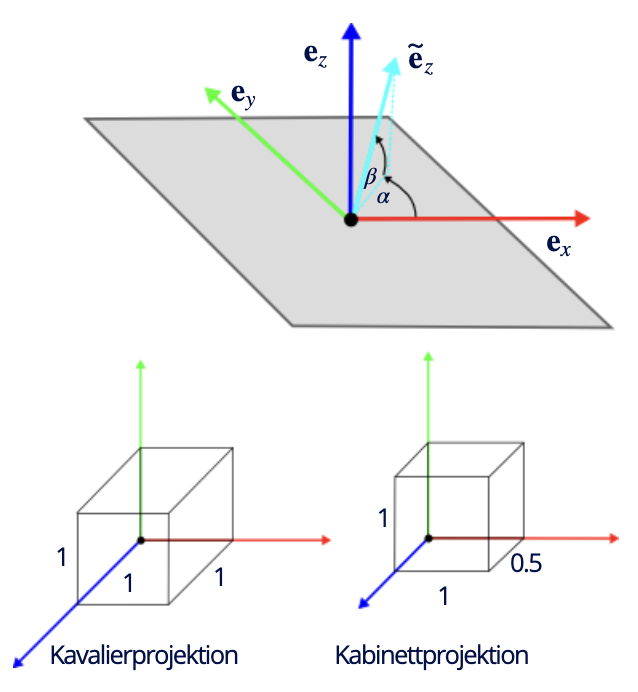

Schiefwinklige Projektion

• wie axonometrisch jedoch mit zusätzlicher Scherung

• Klassischerweise wird Scherung auf eine Achse angewendet, während die anderen beiden unverändert bleiben.

• von Winkel $\beta$$\beta$ hängt die "Länge" bzw. der Maßstab der 3. Achse ab

  im Beispiel: größerer Winkel = kleinere Abbildung



• Unterteilung:

  • Kavalierprojektion: $x:z=1:1$$x : z = 1 : 1$
  • Kabinettprojektion: $x:z=2:1$$x : z = 2 : 1$
